Zestaw ATB rev:1.0x

ZESTAW POSIADA WBUDOWANY PROGRAMATOR SPRZĘTOWY !!!

oparty na układzie FT232RL - we własnym zakresie trzeba zrobić połączenia lub zakupić specjalny kabelek
(zdjęcie i opis połączeń oraz kabelka widać na dole strony)

pakiet programów do zestawów ATB rev:1.0x ---> KLIKNIJ TUTAJ


Tu znajdziesz dokładne schematy całego zestawu ATB  - *** KLIKNIJ TUTAJ ***



>>> Pobierz instrukcję PDF do zestawu ATB rev:1.03 <<<

>>> Obejrzyj instrukcję do zestawu ATB rev:1.04 <<<

Najnowsza wersja zestawu uruchomieniowego ATB rev:1.03 różni się w porównaniu do poprzedniej wersji następującymi rozwiązaniami:

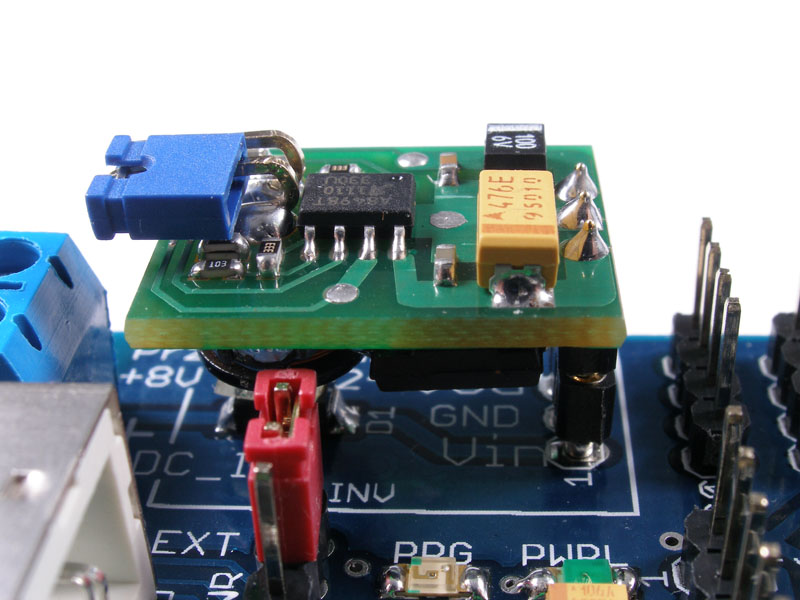

  1. Zasilanie zewnętrzne zorganizowane jest przez przetwornicę +5V/+3.3V dokładaną do zestawu jako odrębny moduł.
  2. Zastosowano 8 sztuk diod LED (kolor zielony)
  3. Zastosowano diodę nadawczą podczerwieni do testowania pilotów i barier podczerwieni
  4. Wyprowadzono wszystkie sygnały gniazda kart pamięci MMC/SD
  5. Zastosowano możliwość programowego odłączania zasilania karty pamięci
  6. Wprowadzono regulowany przez użytkownika dzielnik napięcia do testów ADC
  7. Wprowadzono podstawkę pod układ scalony SN75176 ( magistrala RS485 )
  8. Wprowadzono dodatkową diodę LED - sygnalizującą pracę programatora sprzętowego wbudowanego w zestaw

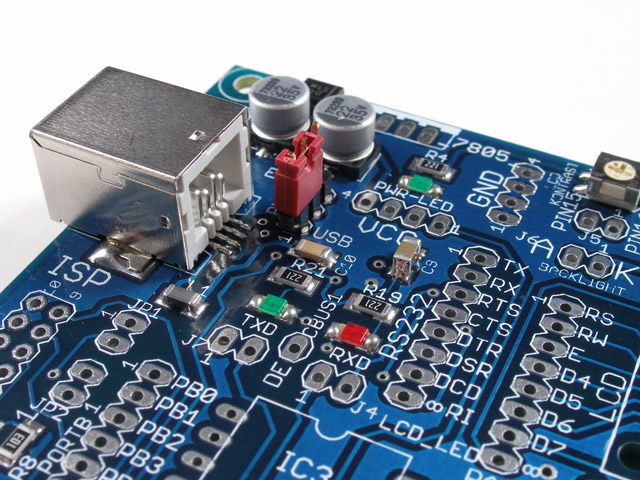

  9. Wprowadzono Jumper pozwalający na pracę przejściówki USB/RS232 w dwóch trybach: TTL oraz +3.3V (wyjścia)



ad.1 - Przetwornica napięcia może pracować jako całkowicie oddzielny moduł. W trakcie gdy nie jest potrzebna w zestawie, można ją wyjąć i użytkować np w płytce stykowej lub innym dowolnym własnym układzie. Ponieważ przetwornica jest w pełni zgodna wyprowadzeniami ze scalonym stabilizatorem napięcia 7805 - można w jej miejsce bez problemu włożyć taki stabilizator w miarę potrzeb. Zakres napięć wejściowych dla naszej przetwornicy wynosi od +8V do +24V. Przetwornica może być obciążona prądem do 700-800mA bez wydzielania ciepła jak to ma miejsce przy stabilizatorach 7805 już przy 100mA. Przetwornice pozwalające uzyskać jeszcze lepsze parametry (z uwagi na ręcznie przewijane dławiki SMD) można dokupić oddzielnie w naszym sklepie. Te przetwornice kupowane oddzielnie, poza zestawem pozwalają na uzyskanie prądu 1.0-1.2A bez zbyt dużego nagrzewania się.

Dokładny opis przetwornicy ---> KLIKNIJ TUTAJ


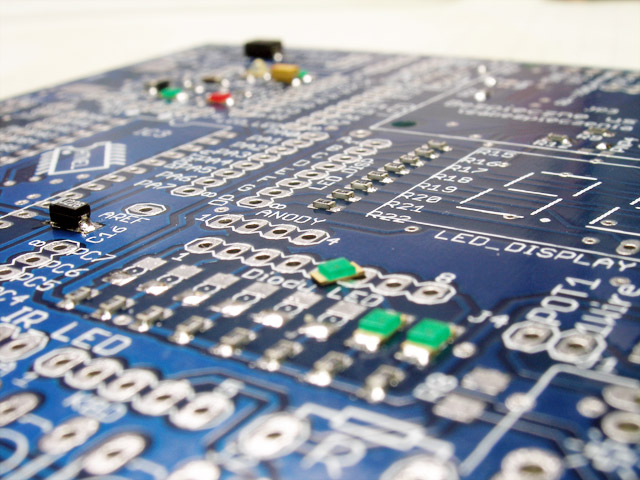

ad.2 - Teraz jest więcej diod LED do testów (poprzednio było tylko 6szt).

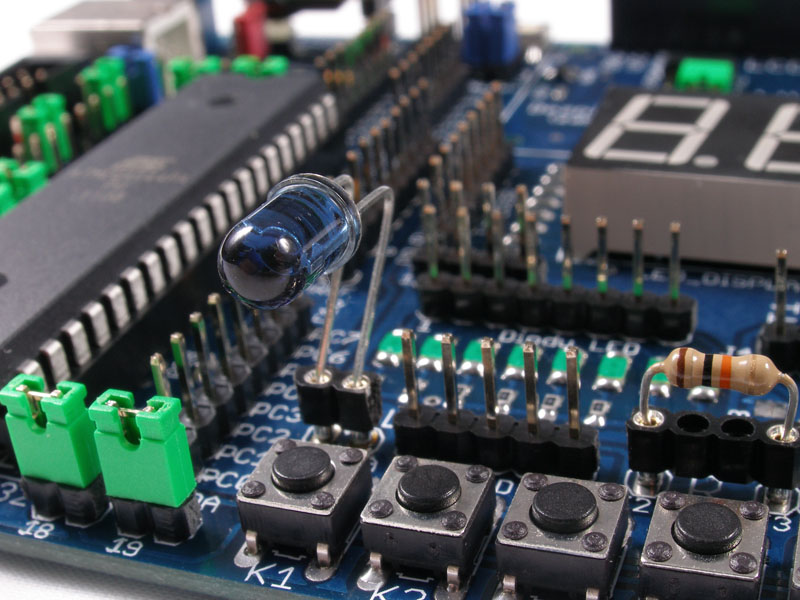

ad.3 - Dioda nadawcza podczerwieni podłączona jest do pinu pierwszej diody LED. Diodę podczerwieni można wyjąć na czas gdy jest nieużywana. Posiada specjalną podstawkę precyzyjną. Można także zastosować dowolną inną diodę podczerwieni wg własnych potrzeb. Rezystor dla diody podczerwieni to 39R. Obecnie testowanie i budowa własnej bariery podczerwieni nie powinna stanowić już żadnych kłopotów.



ad.4 - Dzięki temu można teraz wykorzystać pełne możliwości kart pamięci oraz co ważniejsze - bibliotek FatFS czy PetitFS

ad.5 - Taka funkcjonalność pozwala zresetować kartę w każdych warunkach w przypadku zawieszenia transmisji itp. Funkcja jest obsługiwana w pełni w bibliotekach FatFS.

ad.6 - Dzięki wbudowanemu dzielnikowi napięcia z podstawką pod własny rezystor przewlekany oraz wbudowany potencjometr, nauka programowania i posługiwania się wejściami ADC mikrokontrolera staje się zabawą i przyjemnością.

ad.7 - Układ można wymieniać lub zastosować w innych swoich konstrukcjach jeśli jest nieprzydatny w zestawie.

ad.8 - Niebieska dioda LED nazwana "PRG" ma za zadanie świecić w trakcie programowania mikrokontrolera poprzez wbudowany układ FT232RL. Jest to bardzo wygodne aby na pierwszy rzut oka widać było stan w jakim znajduje się programator. Dioda jest także wykorzystywana przez dedykowany dla zestawu program na PC: "ATB manager"


ad.9 - Teraz układ scalony FT232RL wykorzystany jest w 100% swoich możliwości. Naszą przejściówkę można wykorzystywać całkowicie niezależnie do różnych celów. Jeśli np potrzeba podłączyć się do urządzenia zewnętrznego np telefonu czy modemu GSM pracującego w standardzie +3.3V - wystarczy przełączyć zworkę.


Do obsługi wszystkich zestawów uruchomieniowych ATB firmy ATNEL - można bezpłatnie pobrać program "ATB Manager" służący do zarządzania płytką ewaluacyjną z poziomu komputera PC. Obecnie dostępna jest podstawowa wersja programu. Jednak wciąż trwają prace nad wdrożeniem większej ilości bardzo przydatnych opcji, które niejako poszerzają funkcjonalność naszych kompletów. Szczegółowy opis programu zostanie wkrótce przedstawiony na odrębnej stronie internetowej, w związku z jego dużą ilością opcji i funkcjonalności. Poniżej zdjęcie programu:



W pozostałym zakresie zestaw zgodny jest z poprzednią wersją opisaną poniżej:

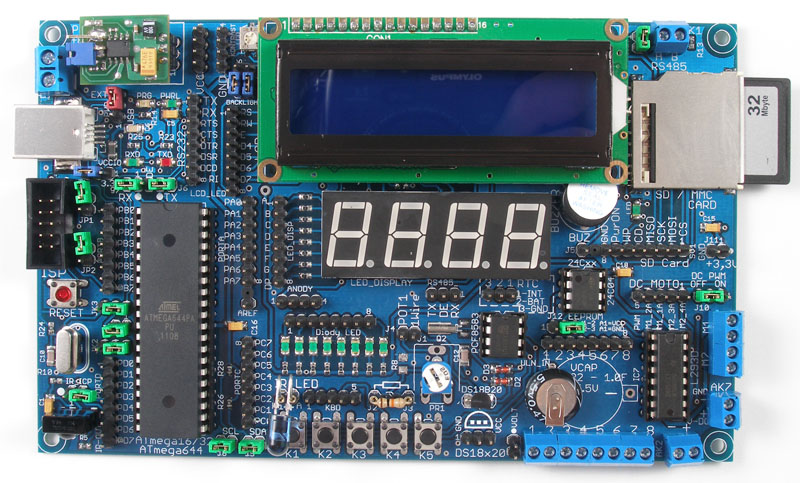

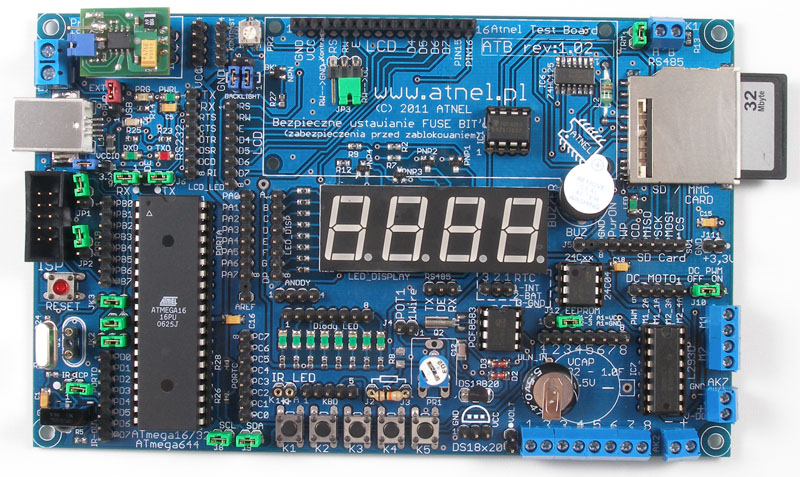

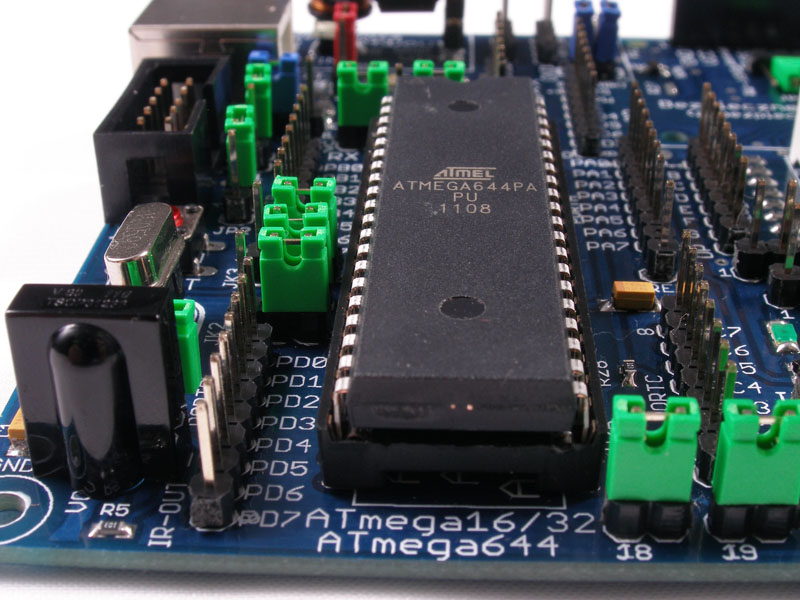

Skład zestawu uruchomieniowego ATB rev:1.03

Poniżej prezentacja video podstawowych wersji.





Pełna przejściówka USB/RS232/RS485 oparta na bardzo dobrym i popularnym układzie FT232RL
Przetwornica +5/+3.3V oraz dodatkowy wbudowany na PCB stabilizator LDO +3,3V
Wymienny rezonator kwarcowy
Odbiornik podczerwieni typu TFMS 36kHz

Wyświetlacz alfanumeryczny LCD 2x16 z podświetleniem. Niebieski lub żółto-zielony. Możliwość sterowania podświetleniem za pomocą PWM a także dowolne podłączenie pinu RW za pomocą jumpera do GND albo do mikrokontrolera
Wyświetlacz cyfrowy LED (7-segmentowy) - cztery pozycje (kolor czerwony lub żółty)
Układ czasu rzeczywistego RTC - PCF8583
Zewnętrzna pamięć EEPROM - 24c04
Sterownik silników - L293D (silniki DC oraz krokowe)
Cyfrowy czujnik temperatury DS18B20 z możliwością podpięcia kolejnych na magistralę
8 sztuk diod LED do dowolnego wykorzystania
5 przycisków typu micro-switch
Kondensator podtrzymujący układ RTC - typu GoldCap o pojemności 0,47F
Buzzer - głośniczek
Gniazdo kart pamięci SD/MMC z wyprowadzonym sygnałem WR,CD i PwrON oraz sygnalizacją za pomocą LED
1 potencjometr wraz z dzielnikiem rezystorowym do testowania przetwornika ADC (wejście oznaczone VOLT)
Wyjścia mocy na układzie ULN2803 - 8 sztuk
Złącze do programatora ISP (KANDA)
Przycisk RESET
W komplecie programy: MkAvrCalculator MkBootloader oraz "ATB Manager"
Przemyślane i profesjonalne filtrowanie zasilania oparte o kondensatory tantalowe 10uF oraz ceramiczne 100nF
Dodatkowe 4 wyprowadzenia VCC oraz GND
Odzielne wyprowadzenie na zewnątrz zasilania +3,3V do dowolnego wykorzystania
Możliwość zasilania zestawu z USB albo z zewnętrznego zasilacza niestabilizowanego, napięciem od +9V do +16V

...




********************************************************************************

**********  OPIS PROGRAMATORA wbudowanego w zestaw   *********

ATB-FT232R

********************************************************************************

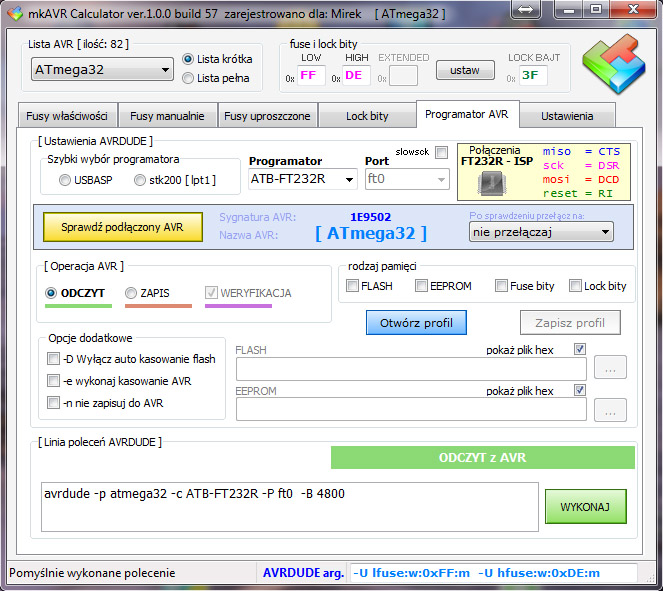

Prezentowany tutaj wbudowany programator w nasz zestaw uruchomieniowy obsługujemy za pomocą programu MkAvrCalculator, wybierając z listy dostępnych programatorów ten o nazwie: ATB-FT232R. Dodatkowo tego programatora można używać wprost w środowisku ECLIPSE po uprzednim zainstalowaniu specjalnie przygotowanej przez nas wersji AVRDUDE. Instrukcja uruchomienia tego w Eclipse dostępna jest w programie ATB Manager. Poniżej widok programu MkAVrCalculator z właściwie wybranym programatorem.

Poniżej przepis na gotowy kabel do wykorzystania omawianego wyżej programatora.






********************************************************************************

********************************************************************************

********************************************************************************
